产品介绍

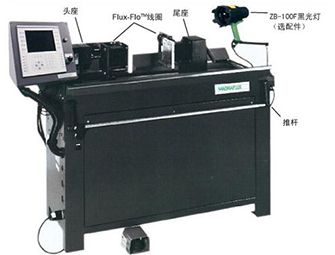

美国磁通的多向磁粒探伤机是我们功能最多的标准设备。MD系列产品使用省时，在一次循环中，可以进行多向激磁，从而检测出各个方向的缺陷。每组输出都可单独调整，以平衡磁场强度，并且每组都具有交流，半波直流及单相直流输出的功能。在调整电流强度的同时，操作人员可任意组合电流的类型，以满足不同的检测要求。因此MD系列产品可以检测的工件范围很广。客户可程式功能可以存储同一工件的检测参数设置，可随时调用。管理者锁定功能可保证所有设置的安全，不会因疏忽而改动。

功能特点

新增推杆设计，配有灵敏度调节和操作者断控开关

● 推杆式激活开关可调节检测灵敏度

● 在操作平台上可启动或关闭推杆操作功能

人机界面控制系统

● 方便操作人员调整检测设置

● 数字式仪表，易于操作人员读取数据

微处理控制系统

● RS-232电脑接口输出

● 简化的控制系统替代了复杂的继电逻辑回路和计时器

● 便于系统升级

● 采用了先进的技术，减少了电子零件的使用，降低了设备的维修率

三位轨道系统

● 轨道可于前，中，后三点快速定位，从而满足客户的特定需求，提高操作便利性

可调硬木栅系统

● 硬木栅适用于三位轨道的任一位置

● 硬木栅可双面使用，延长了使用寿命

检视幕快速安装系统

● 检视幕安装简易

● 检视幕的控制与设备合而为一

改良的线圈座

● 新型的锁定装置延长了轴承的使用寿命

改进的泵浦系统

● 减除了柜内全部磁浴管路

● 彻底解决了密封不良的问题

● 便于泵浦的拆卸和维护

改良的气控装置

● 调压控制前移,便于使用

遥控激磁操作系统

● 设备两端都配有接口，可连接遥控激磁附件, 如ZB-100FMB黑光灯(MX #600086)

双附件插座

● 设备两端都配有115V插座，用于连接黑光灯等附件

改良的磁浴排放系统

● 采用更大的排放管路和更高位的排放阀，使排放更快，更容易

接触和线圈激磁电流控制分离

● 可分别设置调整接触和线圈的激磁电流

型号规格

MD—2030型

● 3000安培全波/半波直流输出，与2500安培交流输出

● 两组输出——接触式，Flux--FloR 线圈

● 可选308V或更高的工作电压

● 只提供标准机型

MD—2060型

● 6000安培全波/半波直流输出，与5000安培交流输出

● 两组输出——接触式，Flux--FloR线圈

● 可选380V或更高的工作电压

● 可选用标准线圈取代Flux--FloR线圈

MD3—2060型

● 6000安培半波/全波直流输出，与5000安培交流输出

● 三组输出——接触式，Flux--FloR线圈，16″内径的辅助线圈

● 可选208V或更高的工作电压

● 可选用内径为20″或25″的辅助线圈

CMD系列

● CMD系列产品为以上型号设备的激磁主机，既可以方便地 与常用辅助设备配套使用，还能够升级旧式的湿法卧式磁粒探伤机。CMD系列产品都具有两至三组输出。

技术参数

型号设备类型较大输出 电流(A)较大夹持 长度(mm)备注

MD-2030湿法卧式磁探机3000，AC 3000，HWDC 3000，FWDC1040编程逻辑控制器；两向同时输出，夹头和通磁线圈；三种电流任选

MD-2060湿法卧式磁探机5000，AC 6000，FWDC1040编程逻辑控制器；两向同时输出，夹头和通磁线圈；三种电流任选

MD-2060L湿法卧式磁探机5000，AC 6000，HWDC 6000，FWDC2260编程逻辑控制器；两向同时输出，夹头和通磁 线圈；三种电流任选

MD-2060XL湿法卧式磁探机5000，AC 6000，HWDC 6000，FWDC3370编程逻辑控制器；两向同时输出，夹头和通磁线圈；三种电流任选

MD3-2060湿法卧式磁探机5000，AC 6000，HWDC 6000，FWDC1040编程逻辑控制器；三向同时输出，夹头、通磁线圈和辅助线圈；三种电流任选

MD3-2060L湿法卧式磁探机5000A，AC 6000A，HWDC 6000A，FWDC2260编程逻辑控制器；三向同时输出，夹头、通磁线圈和辅助线圈；三种电流任选

MD3-2060XL湿法卧式磁探机5000A，AC 6000A，HWDC 6000A，FWDC3370编程逻辑控制器；三向同时输出，夹头、通磁线圈和辅助线圈；三种电流任选

CMD-2030固定式电源箱3000A，AC 3000A，HWDC 3000A，FWDC160; N/A编程逻辑控制器；两向同时输出，片孔接头； 三种电流任选

CMD-2060固定式电源箱5000A，AC 6000A，HWDC 6000A，FWDC160; N/A编程逻辑控制器；两向同时输出，片孔接头； 三种电流任选

CMD3-2060固定式电源箱5000A，AC 6000A，HWDC 6000A，FWDCN/A编程逻辑控制器；三向同时输出，片孔接头；三种电流任选

CSV-10大电流 固定式电源箱10000A，FWDCN/A多向矢量复合，三向独立输出，独立控制

CSV-15大电流 固定式电源箱10000A，FWDCN/A多向矢量复合，三向独立输出，独立控制

CSV-20大电流 固定式电源箱10000A，FWDCN/A多向矢量复合，三向独立输出，独立控制

退磁机

型号设备类型安匝数开口尺寸（mm）备注

S-66连续工作线圈4600150×150台式或导轨小车式

S-1212连续工作线圈7500300×300台式或导轨小车式

SB-1416间歇工作线圈8000或12000360×410台式或导轨小车式

SB-1619间歇工作线圈8000或12000410×480台式或导轨小车式

SB-2824间歇工作线圈8000或12000710×610台式或导轨小车式
