产品介绍

美国磁通的D系列产品是功能最多的标准湿法卧式磁粒探伤设备，可以使用最少的电量提供最大的磁场，从而检测工件表面及近表面的缺陷。同时，该系列产品具有二组独立的输出，分别建立周向或纵向磁场。

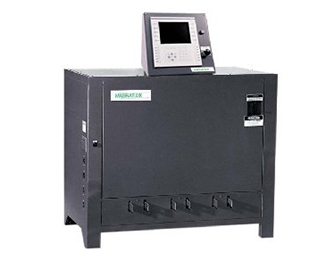

CD系列产品是湿法卧式磁粒探伤机的激磁主机。

功能特点

● 组合多向式电源

● 可程式逻辑控制（PLC）及图像显示界面

● 大屏幕显示，及数字式安培读数

● 独立的可变电流控制，配有键盘输入

● 具有电流的视频报警和声音报警功能，以及自动警报记录功能

● 快速脱离配线，便于维修

● 100%实态电路

● 50笔客户可程式工件参数设置

● 自动工件计数器

● 具有密码保护功能（双重密码）

● 多语种显示功能（英语，西班牙语，法语）

● 具有日常操作检查提醒功能（黑光，白光强度和磁浴浓度）

● 框架及槽体的保固期为5年；

● 零件部分保固期为3年。

选用配置

● 检视幕

● 衰减式交流退磁和反向式全波直流退磁有助于减少工件的剩磁，强化后续工序，如加工，焊接等

● 复式掌控按钮（取代脚踏开关）

● 红外线布幕，用于保护操作人员安全

● 50笔额外的客户可程式工件参数设置

● 动力输送装置（10英尺×8英寸），配有双人检视室，ZB-100F黑光灯，白光灯，通风扇，以及内置交流退磁线圈

● 具有电流设置功能（高于或低于该设置即报警）

● 自动磁浴可达20英寸（如需较长尺寸请与磁通公司联系）

● 脉冲功能（仅限于CMD系列产品）

型号被测工件长度外观尺寸槽体容积

标准型41″（104cm）89″×41″×60″25加仑（95L）

加长型89″（226cm）133″×41″×60″37加仑（140L）

超长型133″（338cm）177″×41″×60″60加仑（235L）

图示控制界面

● 增强了可靠性，加快了速度

● 减少操作人员的失误

● 书写报告

● 工件计数

● 保持检测循环的可重复性

● 存储及调用已建立的工件参数设置

型号规格

D-2060型

● 6000安培,三相全波直流输出

● 两组输出——接触式和内径为12″的标准线圈

● 可选208V或更高的工作电压

● 可选用内径为16″，20″或25″的标准线圈

D-2100型

● 10000安培，三相全波直流输出

● 两组输出——接触式和内径为12″的标准线圈

● 可选230V或更高的工作电压

● 可选用内径为16″，20″或25″的标准线圈

CD-2060型

● 6000安培，三相全波直流输出

● 单输出——汇流排

● 可选208V或更高的工作电压

CD-2100型

● 10000安培，三相全波直流输出

● 单输出——汇流排

● 可选230V或更高的工作电压

技术参数

型号设备类型最大输出 电流（A）最大夹持长度（mm）备注

D-2060湿法卧式磁探机6000，FWDC1370单向输出，夹头或线圈

D-2060L湿法卧式磁探机6000，FWDC2590单向输出，夹头或线圈

D-2060XL湿法卧式磁探机6000，FWDC3700单向输出，夹头或线圈

D-2100湿法卧式磁探机10000，FWDC1370单向输出，夹头或线圈

D-2100L湿法卧式磁探机10000，FWDC2590单向输出，夹头或线圈

D-2100XL湿法卧式磁探机10000，FWDC3700单向输出，夹头或线圈

CD-2060固定式电源箱6000，FWDCN/A单向输出，片孔接头

CD-2100固定式电源箱10000，FWDCN/A单向输出，片孔接头

退磁机

型号设备类型安匝数开口尺寸（mm）备注

S-66连续工作线圈4600150×150台式或导轨小车式

S-1212连续工作线圈7500300×300台式或导轨小车式

SB-1416间歇工作线圈8000或12000360×410台式或导轨小车式

SB-1619间歇工作线圈8000或12000410×480台式或导轨小车式

SB-2824间歇工作线圈8000或12000710×610台式或导轨小车式
